JRB-3型腳踏潤滑泵

作者：lyjxkj 來源：未知發布時間：2018-12-04 10:33 瀏覽量：

JRB-3型腳踏潤滑泵(40MPa)

一、概述
JRB-3型腳踏潤滑泵是我廠消化移植國外先進技術，在手動潤滑泵結構形式的基礎上發展的一個新產品。是一種由腳踏操縱活塞往復動作，排出潤滑劑的小型單線潤滑泵，采用輕便移動的輪腳式小車結構設計，適用性特強，可直接與單線分配器組成小型的單線集中潤滑系統。
該泵特別適用于冶金、礦山、重機的單機小型設備及港口、碼頭運輸設備和建筑機械設備潤滑，亦可通過該泵所配帶的油嘴附件與膠管總成聯接直接向潤滑周期較長或較分散的潤滑點供油潤滑。

二、技術參數

型號	公稱壓力MPa	給油量mL/每次	貯油桶容積L	貯油氣壓MPa	外形尺寸(長×寬×高）	重量kg	備注
JRB2-X3	40	3	9	0.3	630×292×700	18.5	帶壓氣裝置

使用介質為錐入度250～350（25℃，150g）1/10mm的潤滑脂(NLGI0#～2#)亦可使用粘度等級大于N100的潤滑油，工作環境溫度為-10～80℃。

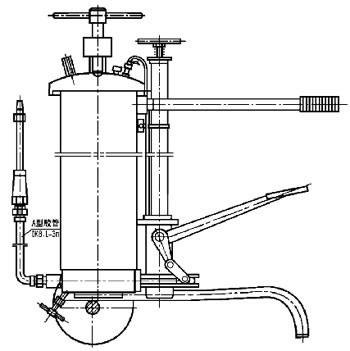

三、外形尺寸　　　　　　　　　　　　　　　　

四、型號說明

五、動作說明：
JRB-3型腳踏潤滑泵主要由貯油器，柱塞泵、打氣筒操縱裝置四大部分組成。
當腳操縱踏板上下動作并帶動并帶動往復運動后，貯油器內的潤滑脂在活塞和氣壓的作用下被迫壓入柱塞的吸油口內，通過柱塞不斷地往復運動進行吸壓油過程而實現向外排送潤滑脂的功能。

六、常見故障處理：

故障	原因	排除方法
無油輸出	1、充氣壓力不足。 2、柱塞泵內混有空氣。	1、檢查充氣系統及貯油器各密封情況，重新充氣。 2、打開出油口處放氣閥。
出油壓力不足	1、單向閥失靈。 2、使用時間長，密封老化失效或柱塞過度磨損。	1、拆下出油接頭擰出單向閥，清洗檢查彈簧。 2、更換損壞件

七、使用要領

1、使用前先松開氣夾，打開筒蓋，取出筒內活塞，用手動或電動加油泵經過濾器將過濾干凈的潤滑脂裝入筒內（嚴禁使用不經過濾的潤滑油脂），把活塞壓下并壓緊筒蓋。
2、夾上氣夾向筒內充氣，充氣壓力不允許超過規定值0.4MPa；使用潤滑油時不需要活塞和充氣并打開氣針閥。
3、使用壓力不允許超過泵的公稱壓力。
4、貯油器內無潤滑劑時，不允許操縱踏腳板動作。

八、隨供備件

1、氣針用橡皮條 10cm
2、油嘴附件一套
3、單向閥彈簧二件
