一、概述
DDB系列多點干油泵適用于潤滑頻率極低、潤滑點不超過50點,公稱壓力為10MPa的多線干油集中潤滑系統中。直接或通過單線片式給油器向各潤滑點供送潤滑脂的裝置，特別適用于破碎機、鍛壓機床、碼頭行吊，印刷機等小型的單機設備。
|
|
|
|
二、技術參數
|
型號
|
公稱壓力MPa
|
每口給油量ml/次
|
給油次數/min
|
貯油器容積l
|
電動機功率kW
|
重量kg
|
|
DDB-10
|
10
|
10
|
0-0.2
|
13
|
7
|
0.37
|
19
|
|
DDB-18
|
18
|
23
|
0.75
|
75
|
|
DDB-36
|
36
|
80
|
使用介質為錐入度不低于265(25℃，150g)1/10mm 的潤滑脂(NLGI0#～2#)。工作環境溫度0～40℃。 |
|
|
|
三、 外形尺寸 |
|
|
|
|

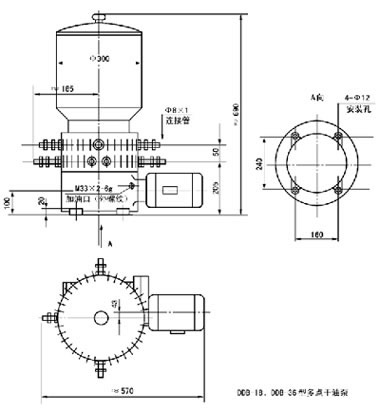

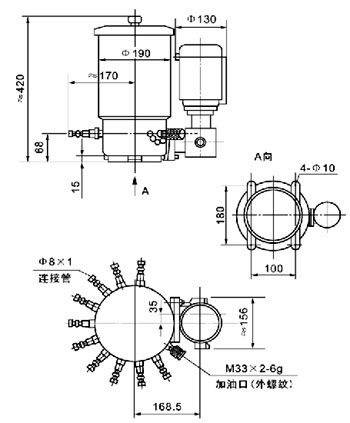

DDB-10多點干油泵 DDB-18、DDB-36多點干油泵 |
|
|
|

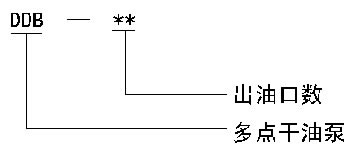

四、型號標注說明 |
 |
|
|
|
五、使用說明 |
1、該系列多點干油泵應安裝在環境溫度合適，灰塵少，便于補脂、調整、檢查、維護保養等都方便的場合。
2、DDB系列多點干油泵使用前先向一級減速箱內加入HL-20 齒輪油至油標規定液面。
3、向干油泵貯油器內補脂必須使用SJB-D60型手動加油泵或DJB-200型電動加油泵從貯油器的加油口加入，注意在貯油器內無潤滑脂時嚴禁啟動電機運轉。
4、按貯油桶壁上旋向牌規定的旋向進行電機接線，不得反轉。
5、加油口的過濾網精度不低于0.2mm，應定期清洗。
6、干油泵應經常保持清潔，嚴禁揭蓋補脂以免臟物進入泵體內，影響正常工作。 |
|
|
